2.1         Penjelasan Konsol Game

Konsol permainan adalah sebuah mesin elektronik yang dirancang khusus untuk memainkan permainan video. Perangkat penampil grafiknya dapat berupa mo-nitor komputer atau televisi, alat pengendalinya dise-but joystick atau controller. Konsol permainan per-tama kali dibuat Atari, kemudian dilanjutkan dengan Nintendo yang sempat merajai pasaran pada tahun 1985-1989. Konsol permainan modern saat ini antara lain adalah PlayStation buatan Sony dan Xbox buatan Microsoft. Konsol yang berdimensi kecil dan mudah di-bawa ke mana-mana disebut konsol portabel, misalnya PlayStation Portable yang dirilis oleh Sony pada tahun 2005, dan Nintendo DS yang diproduksi oleh Nintendo.

 2.2         Jenis-Jenis Game

Seiring dengan perkembangan zaman dan teknolo-gi, dunia game pun ikut terkena imbasnya. Mulai dari segi konsol, teknologi yang diimplementasikan, mau-pun jenis-jenis game yang beredar. Dari yang hanya berupa arcade game dan hanya tersedia di game center di kota-kota besar, sekarang game sudah dapat dima-inkan siapa saja dan di mana saja. Berbagai pilihan jenis game juga semakin berkembang. Berikut bebera-pa genre game yang ada saat ini.

2.2.1        PC Games

                                                       Gambar 2.1

Game jenis ini biasanya dimainkan menggunakan personal computer atau PC Desktop hingga laptop.

2.2.2        Console Games

Gambar 2.2

2.2.3        Handheld Games

Gambar 2.3

Game satu ini bisa dimainkan di console game khu-sus yang mudah dibawa seperti Sony PSP atau Ninten-do DS.

2.2.4        Mobile Games

Gambar 2.4

Game jenis ini hadir semenjak era ponsel atau per-angkat mobile. Game ini memang dibuat khusus untuk dimainkan pada mobile phone.

2.3         Genre Game

Genre atau ragam permainan video digunakan un-tuk menggolongkan permainan video berdasarkan in-teraksi bidang permainannya, bukan hanya perbedaan visual maupun naratif. Permainan video diklasifikasik-an independen berdasarkan pengaturan atau isi dari sktruktur permainan tersebut, tidak seperti film atau-pun buku.

2.3.1        Action

Gambar 2.5

Game jenis ini menghadirkan fitur utama berupa aksi. Dalam action game, pemain harus memiliki ke-trampilan dan reaksi yang cepat untuk melawan musuh dan menghindari rintangan. Intinya dalam game ini pemain harus menggunakan rees, akurasi dan waktu yang tepat untuk menyelesaikan sebuah level game.

2.3.2        Fighting Game

Gambar 2.6

Game satu ini berisi pertarungan. Dalam game ini, pemain dapat memilih karakter dengan kemam-puan berbeda-beda. Pemain juga bisa mengeluarkan jurus dan kemampuan berbeda dari tiap karakter un-tuk mengalahkan musuh. Biasanya pertarungan hadir secara one on one (satu lawan satu) dalam sebuah are-na yang terbatas. Contoh game jenis ini yang cukup terkenal ialah Mortal Kombat, Street fighter hingga Te-ken.

2.3.3        First Person Shooter (FPS)

Gambar 2.7

Sesuai namanya, game jenis ini berisi tembak-menembak. Namun, dalam game ini kamu akan memainkan tokoh dengan cara pandang orang pertama. Tak heran da-lam beberapa game, karakter hanya ditampilkan dalam bentuk tangan atau senjata saja. Dalam game FPS ini kamu akan menemukan berbagai misi yang harus ka-mu selesaikan. Intinya dalam game ini, pemain mem-butuhkan reex, koordinasi mata dan tangan hingga waktu yang tepat. Contoh game jenis ini ialah Dead Eect dan Counter Strike.

2.3.4        Third Person Shooter (TPS)

Gambar 2.8

Game ini sebetulnya mirip dengan FPS. Game tem-bak menembak ini hanya berbeda pada sudut pandang pemain. Biasanya game ini akan menampilkan pemain tampak setengah badan atau sudut pandang orang ke-tiga. Contoh game ini ialah Dead Space hingga Hallo.

2.3.5        Real Time Strategy (RTS)

Gambar 2.9

Game jenis ini menitikberatkan unsur strategi. Ga-me ini memerlukan kemampuan pemain untuk memim-pin sebuah pasukan, kemudian mengelola sumber da-ya hingga membangun peradaban. Tak heran bila ga-me ini memiliki waktu permainan yang lebih lama dan bisa dikerjakan santai. Setelah pembangunan selesai, kamu bisa berperang dengan pasukan lain untuk me-rebut kekuasaan. Maka dibutuhkan strategi yang pas dan hati-hati agar pasukan bisa menang dan wilayah sendiri tidak diserang.

2.3.6        Role Playing Game (RPG)

Gambar 2.10

Game ini menghadirkan gameplay yang mengan-dung unsur leveling. Dalam game ini pemain akan bebas menjelajah dunia game. Setiap karakter me-miliki kemampuan dan kekuatan yang berbeda bahk-an dapat berkembang sesuai yang dinginkan pemain. Game RPG memungkinkan pemain untuk berkompe-tisi hingga berinteraksi atau bertarung dengan pemain lain. Beberapa Game RPG bahkan membuat pema-in bisa menentukan ending dari jalan cerita game ter-sebut. Game RPG terbagi menjadi dua jenis yakni Action RPG dan turn based RPG. Contoh game jenis ini ialah Ninja Saga dan Final Fantasy.

2.3.7        Adventure

Gambar 2.11

Game jenis ini berisi tentang petualangan. Pema-in bisa memainkan karakter untuk menjelah hutan be-lantara atau menjelajahi sebuah bangunan. Intinya, pemain akan melalui sebuah misi. Game ini akan me-nekankan jalur cerita dan kemampuan berpikir pemain untuk menemukan petunjuk berikutnya.

2.3.8        Simulasi

Gambar 2.12

Game dengan genre ini hadir dengan konsep yang mirip kenyataan. Semua faktor dalam game akan di-buat semirip dunia nyata, ada yang menceritakan kehi-dupan manusia atau kehidupan menjadi seorang wali-kota membangun sebuah kota. Dalam game ini semua keputusanmu berpengaruh pada karakter yang dima-inkan. Inti dari game ini membuat pemain harus ber-pikir untuk mendirikan, membangun hingga mengatasi masalah dengan dana terbatas.

2.3.9        Sport Game

Gambar 2.13

Game jenis ini hadir untuk para pemain yang gemar olah raga. Game ini memiliki gameplay berbagai jenis olahraga di dunia. Intinya, pemain akan melakukan pertandingan olahraga secara virtual. Conton game jenis ini ialah Pro Evolution Soccer hingga NBA 2015.

2.3.10         Racing Game

\

Gambar 2.14

Game ini berisi game balapan atau kemampuan mengemudi baik motor dan mobil atau kendaraan lain-nya. Game ini akan memacu adrenalin pemain untuk menjadi yang tercepat di sirkuit. Game jenis ini con-tohnya, Racing game dan Need for Speed.

2.3.11         Multiplayer Game

Gambar 2.15

Jenis game ini terbilang sedang tren di pasar In-donesia. Dalam game ini pemain akan bermain secara bersamaan dengan lebih dari 2 orang bahkan bisa ri-buan orang bila memainkannya secara online. Pemain akan berada di sebuah dunia virtual untuk melawan musuh. Rata-rata game ini menggunakan konsep stra-tegi walaupun ada pula genre lainnya.

2.4         Arduino

Arduino adalah pengendali mikro single-board yang bersifat open-source, diturunkan dari Wiring platform, dirancang untuk memudahkan penggunaan elektronik dalam berbagai bidang. Hardwarenya memiliki prose-sor Atmel AVR dan softwarenya memiliki bahasa pem-rograman sendiri.

Arduino juga merupakan platform hardware terbu-ka yang ditujukan kepada siapa saja yang ingin mem-buat purwarupa peralatan elektronik interaktif berda-sarkan hardware dan software yang eksibel dan mu-dah digunakan. Mikrokontroler diprogram menggu-nakan bahasa pemrograman arduino yang memiliki ke-miripan syntax dengan bahasa pemrograman C. Kare-na sifatnya yang terbuka maka siapa saja dapat meng-unduh skema hardware arduino dan membangunnya.

Arduino menggunakan keluarga mikrokontroler AT Mega yang dirilis oleh Atmel sebagai basis, namun ada individu/perusahaan yang membuat clone arduino de-ngan menggunakan mikrokontroler lain dan tetap kom-patibel dengan arduino pada level hardware. Untuk eksibilitas, program dimasukkan melalui bootloader meskipun ada opsi untuk membypass bootloader dan menggunakan downloader untuk memprogram mikro-kontroler secara langsung melalui port ISP.

2.5         Sejarah Arduino

Semuanya berawal dari sebuah thesis yang dibuat oleh Hernando Barragan, di institute Ivrea, Italia pa-da tahun 2005, dikembangkan oleh Massimo Banzi dan David Cuartielles dan diberi nama Arduin of Ivrea. La-lu diganti nama menjadi Arduino yang dalam bahasa Italia berarti teman yang berani.

Tujuan awal dibuat Arduino adalah untuk membuat perangkat mudah dan murah, dari perangkat yang ada saat itu. Dan perangkat tersebut ditujukan untuk para siswa yang akan membuat perangkat desain dan interaksi. Visi awalnya aja udah mulia kan.

Saat ini tim pengembangnya adalah Massimo Ba-nzi, David Cuartielles, Tom Igoe, Gianluca Martino, David Mellis, dan Nicholas Zambetti. Mereka mengu-payakan 4 hal dalam Arduino ini, yaitu:

1.   Harga terjangkau

2.  Dapat dijalankan diberbagai sistem operasi, Win-dows, Linux, Max, dan sebagainya.

3.  Sederhana, dengan bahasa pemograman yang mudah bisa dipelajari orang awam, bukan                  untuk orang teknik saja.

4.  Open Source, hardware maupun software.

Sifat Arduino yang Open Source, membuat Arduino berkembang sangat cepat. Dan banyak lahir perangkat-perangkat sejenis Arduino. Seperti DFRDuino atau Freeduino, dan kalau yang lokal ada namanya CipaDu-ino yang dibuat oleh SKIR70, terus ada MurmerDuino yang dibuat oleh Robot Unyil, ada lagi AViShaDuino yang salah satu pembuatnya adalah Admin Kelas Ro-bot.

Sampai saat ini pihak resmi, sudah membuat ber-bagai jenis-jenis Arduino. Mulai dari yang paling mu-dah dicari dan paling banyak digunakan, yaitu Arduino Uno. Hingga Arduino yang sudah menggunakan ARM Cortex, beebentuk Mini PC. Dan sudah ada ratusan ribu Arduino yang digunakan di gunakan di dunia pa-da tahun 2011. Dan untuk hari ini, yang bisa kamu hitung sendiri ya. Dan Arduino juga sudah banyak dipakai oleh perusahaan besar. Contohnya Google meng-gunakan Arduino untuk Accessory Development Kit, NASA memakai Arduino untuk prototypin, ada lagi Large Hadron Colider memakai Arduino dalam bebe-rapa hal untuk pengumpulan data. Dan banyak yang bertanya juga Arduino ini menggunakan bahasa pemo-graman apa? Arduino sebenarnya menggunakan ba-has C, yang sudah disederhanakan. Sehingga orang awam pun bisa menjadi seniman digital, bisa mempe-lajari Arduino dengan mudahnya

2.6         Macam - Macam Arduino

Arduino memiliki beberapa macam atau tipe sesu-ai dengan turnya masing-masing yang dapat dimanfa-atkan sesuai kebutuhan dalam pembuatan sebuah alat atau robot. Berikut beberapa macam dari Arduino de-ngan tur yang dimilikinya :

2.6.1        Arduino USB

Arduino USB, yaitu mikrokontroler Arduino dengan menggunakan USB sebagai antar muka pemrograman atau komunikasi komputer. Contoh:

2.6.1.1      Arduino UNO

Arduino Uno adalah papan mikrokontroler berda-sarkan ATmega328 (datasheet). Ini memiliki 14 digital pin input / output (dimana 6 dapat digunakan seba-gai output PWM), 6 input analog, resonator keramiki 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler, hanya menghubungkannya ke komputer dengan kabel USB atau power itu dengan adaptor AC-DC atau baterai untuk memulai menggu-nakannya.

Uno berbeda dari semua papan sebelumnya di bah-wa itu tidak menggunakan chip driver FTDI USB-to-serial. Sebaliknya, tur Atmega16U2 (Atmega8U2 sam-pai versi R2) diprogram sebagai konverter USB-to-serial.

Revisi ke 2 Uno memiliki resistor menarik garis 8U2 HWB line to ground, sehingga lebih mudah untuk di-masukkan ke dalam mode DFU.

Revisi ke 3 memiliki tur- tur baru berikut :

ˆ  1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lain-nya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk bera-daptasi dengan tegangan yang tersedia dari pap-an. Di masa depan, perisai akan kompatibel de-ngan kedua papan yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua ada-lah pin tidak terhubung, yang disediakan untuk tujuan masa depan.

ˆ  Stronger RESET sirkuit.

ˆ  Atmega 16U2 menggantikan 8U2.

Kata "Uno" berarti satu di Italia dan diberi nama un-tuk menandai peluncuran Arduino 1.0. Arduino Uno dan versi 1.0 akan menjadi versi referensi Arduino, ber-gerak maju. Arduino Uno adalah yang terbaru dalam serangkaian USB Arduino papan, dan model referensi untuk platform Arduino, untuk perbandingan dengan versi sebelumnya, lihat indeks Arduino papan.

Gambar 2.16

2.6.1.2      Arduino Duemilanove

Arduino Arduino Duemilanovemilanove adalah pap-an mikrokontroler berdasarkan Atmel SAM3X8E ARM-Cortex-M3 CPU. Ini adalah pertama papan Arduino didasarkan pada 32-bit mikrokontroler ARM inti. Ini memiliki 54 digital pin input / output (yang 12 dapat digunakan sebagai output PWM), 12 analog input, 4 UART (hardware port serial), jam 84 MHz, USB OTG koneksi yang mampu, 2 DAC (digital ke analog) , 2 TWI, jack listrik, header SPI, header JTAG, tombol reset dan tombol hapus.

Peringatan: Tidak seperti papan Arduino lainnya, Arduino Duemilanove berjalan pada 3.3V. Tegangan maksimum yang I / O pin dapat mentolerir adalah 3.3V. Memberikan tegangan yang lebih tinggi, seper-ti 5V ke I / O pin dapat merusak papan.

Arduino Duemilanove berisi semua yang diperluk-an untuk mendukung mikrokontroler, hanya menghu-bungkannya ke komputer dengan kabel micro-USB atau power dengan adaptor AC-DC atau baterai untuk me-mulainya. Arduino Duemilanove kompatibel dengan semua perisai Arduino yang bekerja di 3.3V dan telah sesuai dengan 1,0 Arduino pinout. Arduino Duemila-nove mengikuti 1.0 pinout :

ˆ  TWI: SDA dan SCL pin yang dekat dengan pin AREF.

ˆ  Arduino IOREF pin yang memungkinkan perisai terpasang dengan kon gurasi yang tepat untuk beradaptasi dengan tegangan yang diberikan oleh Arduino.

Hal ini memungkinkan kompatibilitas perisai dengan papan 3.3V seperti papan Karena dan AVR berbasis yang beroperasi pada 5V. Arduino Duemilanove me-miliki forum khusus untuk membahas papan.

Arduino Duemilanove memiliki inti ARM 32-bit yang dapat mengalahkan papan mikrokontroler 8-bit yang khas. Perbedaan yang paling signi kan adalah :

ˆ  32-bit inti, yang memungkinkan operasi pada 4 byte data luas dalam jam CPU tunggal. (untuk informasi lebih lanjut lihat int jenis halaman).

ˆ  Kecepatan CPU di 84Mhz.

ˆ  96 KByte SRAM.

ˆ  512 KByte memori Flash untuk kode.

ˆ  DMA controller, yang dapat meringankan CPU dari melakukan tugas-tugas intensif memori.

Gambar 2.17

2.6.1.3      Arduino Leonardo

Arduino Leonardo adalah papan mikrokontroler ber-dasarkan AT mega32u4. memiliki 20 digital pin input / output (yang 7 dapat digunakan sebagai output PWM dan 12 input analog sebagai), osilator kristal 16 MHz, koneksi micro USB, jack listrik, header ICSP, dan tom-bol reset. Berisi semua yang diperlukan untuk men-dukung mikrokontroler, hanya menghubungkannya ke komputer dengan kabel USB atau power dengan adap-tor AC-DC atau baterai untuk memulai menggunak-kannya.

Leonardo berbeda dari semua papan sebelumnya di bahwa ATmega32u4 telah built-in USB komunika-si, menghilangkan kebutuhan untuk prosesor sekunder. Hal ini memungkinkan Leonardo tampil sebagai kom-puter yang terhubung sebagai mouse dan keyboard, se-lain virtual (CDC) serial / COM port. Ini juga memi-liki implikasi lain untuk perilaku modul.

Gambar 2.18

2.6.1.4      Arduino Mega 2560

Arduino mega 2560 adalah papan mikrokontroler ATmega 2560 berdasarkan (datasheet) memiliki 54 di-gital pin input / output (dimana 15 dapat digunakan sebagai output PWM), 16 analog input, 4 UART (ha-rdware port serial), osilator kristal 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mik-rokontroler,hanya menghubungkannya ke komputer de-ngan kabel USB atau power dengan adaptor AC-DC atau baterai. Arduino Mega kompatibel dengan seba-gian besar shield,dirancang untuk Arduino Duemilano-ve atau Diecimila.

Arduino Mega2560 berbeda dari semua board se-belumnya ,tidak menggunakan chip driver FTDI USB-to-serial. Sebaliknya, tur ATmega16U2 (ATmega8U2 dalam revisi 1 dan revisi 2 papan) diprogram sebagai konverter USB-to-serial.

Revisi 2 dewan Mega2560 memiliki resistor menarik garis 8U2 HWB ke tanah, sehingga lebih mudah untuk dimasukkan ke dalam mode DFU.

Revisi 3 dari dewan memiliki tur- tur baru berikut

:

ˆ  1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lain-nya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk bera-daptasi dengan tegangan yang tersedia dari pap-an. Di masa depan, perisai akan kompatibel baik dengan dewan yang menggunakan AVR yang ber-operasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua adalah pin tidak terhubung, yang disediakan untuk tujuan masa depan.

ˆ  Stronger RESET sirkuit.

ˆ  Atmega 16U2 menggantikan 8U2.

Gambar 2.19

2.6.1.5      Arduino Intel Galileo

Galileo adalah papan mikrokontroler berdasarkan Intel ® Quark SoC X1000 Application Processor, 32-bit sistem Pentium-kelas Intel pada sebuah chip (da-tasheet). Ini adalah board pertama berdasarkan ar-sitektur Intel ® dirancang untuk menjadi hardware dan software pin-kompatibel dengan perisai Arduino dirancang untuk Uno R3. Digital pin 0-13 (dan AREF berdekatan dan pin GND), Analog input 0 sampai 5, header listrik, ICSP header, dan pin port UART (0 dan 1), semua di lokasi yang sama seperti pada Ardu-ino Uno R3. Hal ini juga dikenal sebagai Arduino 1.0 pinout.

Galileo dirancang untuk mendukung shield yang beroperasi di kedua tegangan 3.3V atau 5V. Tegang-an operasi inti Galileo adalah 3.3V. Namun, jumper di board memungkinkan terjemahan tegangan 5V di pin I / O. Hal ini memberikan dukungan untuk 5V shield Uno dan perilaku default. Dengan beralih posisi jum-per, terjemahan tegangan dapat dinonaktifkan untuk menyediakan operasi 3.3V di pin I / O.

Tentu saja, board Galileo juga perangkat lunak yang cocok dengan Arduino Software Development Enviro-nment (IDE), yang membuat kegunaan dan pengenal-an snap. Selain hardware Arduino dan kompatibilitas software, arduino.

Galileo memiliki beberapa industri PC standar I / O port dan tur untuk memperluas penggunaan asli dan kemampuan luar ekosistem perisai Arduino. Se-buah ukuran penuh Slot mini-PCI Express, pelabuh-an 100Mb Ethernet, slot Micro-SD, RS-232 port serial, port host USB, port USB Client, dan 8MByte NOR Flash.

Gambar 2.20

2.6.1.6      Arduino Pro Micro AT

Arduino Mikro adalah board mikrokontroler ber-dasarkan ATmega32u4 (lihat datasheet), yang dikem-bangkan bersama dengan Adafruit. Ini memiliki 20 di-gital pin input / output (yang 7 dapat digunakan seba-gai output PWM dan 12 input analog sebagai), osilator 16 MHz kristal, koneksi USB mikro, header ICSP, dan tombol reset. Ini berisi semua yang diperlukan untuk mendukung mikrokontroler, hanya menghubungkannya ke komputer dengan kabel USB mikro untuk memulai-nya. Dengan memiliki faktor bentuk yang memungkin-kannya untuk dapat dengan mudah ditempatkan pada papan tempat memotong roti.

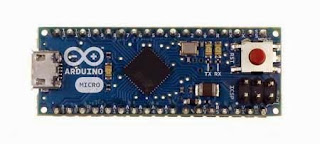

Arduino Micro mirip dengan Arduino Leonardo in bahwa ATmega32u4 telah built-in USB komunikasi, de-ngan menghilangkan kebutuhan untuk prosesor sekun-der. Hal ini memungkinkan Micro muncul ke komputer yang terhubung sebagai mouse dan keyboard, selain virtual (CDC) serial / COM port. Ini juga memiliki implikasi lain untuk pemanfaatan board.

Gambar 2.21

2.6.1.7      Arduino Nano R3

Arduino Nano R3 adalah sebuah papan kecil, leng-kap, dan ramah-papan tempat memotong roti berda-sarkan ATmega328 (Arduino Nano 3.x) atau ATme-ga168 (Arduino Nano 2.x). Ini memiliki lebih atau kurang fungsi yang sama dari Arduino Duemilanove, tetapi dalam paket yang berbeda. Ini tidak memili-ki hanya colokan listrik DC, dan bekerja dengan kabel USB Mini-B bukan satu standar. Arduino Nano diran-cang dan diproduksi oleh Gravitech.

Gambar 2.22

2.6.1.8      Arduino Mini Atmega

Arduino ProMini ditujukan untuk pengguna ting-kat lanjut yang membutuhkan eksibilitas, biaya ren-dah, dan ukuran kecil. Muncul dengan minimum kom-ponen (tidak ada on-board USB atau pin header) untuk menjaga biaya turun. Ini adalah pilihan yang baik un-tuk papan Anda ingin meninggalkan board tertanam dalam proyek. Harap dicatat bahwa ada dua versi dari board: satu yang beroperasi pada 5V (seperti keba-nyakan papan Arduino), dan salah satu yang berope-rasi pada 3.3V. Pastikan untuk memberikan yang benar daya dan penggunaan komponen yang operasi tegang-an cocok dengan board.

Gambar 2.23

2.6.1.9      Arduino Mega ADK

Arduino MEGA ADK adalah board mikrokontroler AT mega 2560 berdasarkan (datasheet). Memiliki an-tarmuka USB untuk terhubung dengan ponsel berbasis Android, berdasarkan MAX3421e IC. Ini memiliki 54 digital pin input / output (dimana 15 dapat digunakan sebagai output PWM), 16 analog input, 4 UART (ha-rdware port serial), osilator kristal 16 MHz, koneksi USB, jack listrik, header ICSP, dan tombol reset.

Arduino MEGA ADK berdasarkan Mega 2560.Mi-rip dengan Mega 2560 dan Uno, hotel ini memiliki se-buah ATmega8U2 diprogram sebagai konverter USB-to-serial. Revisi ke 2 dari board ADK memiliki resistor menarik garis 8U2 HWB ke tanah, sehingga lebih mu-dah untuk dimasukkan ke dalam mode DFU. Revisi 3 dari dewan memiliki tur- tur baru berikut :

ˆ  1,0 pinout: menambahkan SDA dan pin SCL yang dekat dengan pin AREF dan dua pin baru lain-nya ditempatkan dekat dengan pin RESET, yang IOREF yang memungkinkan perisai untuk bera-daptasi dengan tegangan yang tersedia dari pap-an. Di masa depan, shield akan kompatibel ba-ik dengan arduino yang menggunakan AVR yang beroperasi dengan 5V dan dengan Arduino Due yang beroperasi dengan 3.3V. Yang kedua ada-lah pin tidak terhubung, yang disediakan untuk tujuan pengembangan.

Gambar 2.24

2.6.1.10      Arduino Esplora

Arduino Esplora adalah papan mikrokontroler ber-asal dari Arduino Leonardo. Esplora berbeda dari se-mua papan Arduino sebelumnya dalam hal ini menyediakan sejumlah built-in, siap digunakan set sensor onbo-ard untuk interaksi. Ini dirancang untuk orang yang ingin bangun dan berjalan dengan Arduino tanpa ha-rus belajar tentang elektronik dari pertama. Untuk langkah-demi-langkah pengantar Esplora, memeriksa Memulai dengan Esplora panduan.

Esplora onboard suara dan cahaya output, dan be-berapa sensor input, termasuk joystick, slider, sensor suhu, accelerometer, mikrofon, dan sensor cahaya. Hal ini juga memiliki potensi untuk memperluas kemampu-an dengan dua input dan output konektor Tinkerkit, dan soket untuk layar LCD warna TFT.

Seperti papan Leonardo, yang Esplora menggunak-an mikrokontroler AVR Atmega32U4 dengan 16 MHz osilator kristal dan koneksi USB mikro mampu bertin-dak sebagai perangkat USB klien, seperti mouse atau keyboard.

Di sudut kiri atas papan ada tombol tekan reset, yang dapat Anda gunakan untuk me-restart board ardu-ino. Ada empat LED Status :

ˆ  Pada [Hijau] menunjukkan apakah board mene-rima catu daya.

ˆ  L [yellow] terhubung langsung ke mikrokontroler, dapat diakses melalui pin 13.

ˆ  RX Dan TX [kuning] menunjukkan data yang di-kirim atau diterima melalui komunikasi USB De-wan berisi semua yang diperlukan untuk mendu-kung mikrokontroler, hanya menghubungkannya ke komputer dengan kabel USB untuk memulai-nya.

Gambar 2.25

2.6.2        Arduino Tipe Serial

Arduino Serial, yaitu jenis mikrokontroler arduino yang menggunakan RS232 sebagai antar muka pemro-graman atau komunikasi computer.

Gambar 2.26

2.6.3        Arduino Mega

Arduino MEGA, yaitu mikrokontroler Arduino de-ngan spesi kasi yang lebih tinggi, dilengkapi tambah-an pin digital, pin analog, port serial dan sebagainya. Arduino Mega berbasis ATmega1280 dengan 54 digital input/output.

Gambar 2.27

2.6.4        Arduino Fio

Arduino Fio, yaitu mikrokontroler Arduino yang di-tujukan untuk penggunaan nirkabel. Arduino Fio ini menggunakan ATmega328P sebagai basis kontrolernya.

Gambar 2.28

2.6.5        Arduino Lylypad

Arduino Lilypad, yaitu mikrokontroler dengan ben-tuk yang melingkar. Contoh: LilyPad Arduino 00, Li-lyPad Arduino 01, LilyPad Arduino 02, LilyPad Ardu-ino 03, LilyPad Arduino 04.

Gambar 2.29

2.6.6        Arduino BT

Arduino BT, mikrokontroler Arduino yang meng-andung modul Bluetooth untuk komunikasi nirkabel.

Gambar 2.30

2.6.7        Arduino Nano & Mini

Arduino Nano dan Arduino Mini, merupakan je-nis arduino berbentuk kompak dan digunakan bersa-ma breadboard. Contoh: Arduino Nano 3.0, Arduino Nano 2.x, Arduino Mini 04, Arduino Mini 03, Arduino Stamp 02.

Gambar 2.31

2.7         Arduino Software IDE

IDE itu merupakan kependekan dari Integrated De-veloptment Enviroenment, atau secara bahasa mudah-nya merupakan lingkungan terintegrasi yang digunak-an untuk melakukan pengembangan. Disebut sebagai lingkungan karena melalui software inilah Arduino di-lakukan pemrograman untuk melakukan fungsi-fungsi yang dibenamkan melalui sintaks pemrograman. Ardu-ino menggunakan bahasa pemrograman sendiri yang menyerupai bahasa C. Bahasa pemrograman Ardui-no (Sketch) sudah dilakukan perubahan untuk memu-dahkan pemula dalam melakukan pemrograman dari bahasa aslinya. Sebelum dijual ke pasaran, IC mik-rokontroler Arduino telah ditanamkan suatu program bernama Bootlader yang berfungsi sebagai penengah antara compiler Arduino dengan mikrokontroler.

Arduino software IDE dibuat dari bahasa pemro-graman JAVA. Arduino IDE juga dilengkapi dengan library C/C++ yang biasa disebut Wiring yang mem-buat operasi input dan output menjadi lebih mudah. Arduino IDE ini dikembangkan dari software Proces-sing yang dirombak menjadi Arduino IDE khusus un-tuk pemrograman dengan Arduino.

Gambar 2.32
